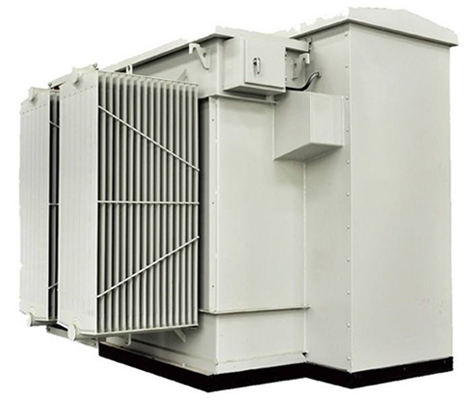

產品概述：
光伏發電專用箱變，是一種集高壓開關設備、變壓器器身、保護熔斷器集中放在油箱中，與低壓開關柜及相應輔助配套設備于一體的高壓/低壓預裝式變電站（以下稱變電站）。它是一種將來自光伏并網逆變器0.27kV或0.315kV電壓經過升壓變壓器升高到10kV或35kV后，經過10kV或35kV線路向上輸出電能的專用配電設施，是光伏發電系統的理想配套設備。

功能特點：
1、箱體整體分為底座、框架、頂架及箱蓋四部分，框架及頂架采用鋼結構件拼裝而成。外殼可采用彩鋼復合隔熱板或鋼板。隔板采用彩鋼復合板，防止熱輻射和各室之間的熱傳導。外露結構件經過嚴格的酸洗、磷化、噴涂等工藝處理，保證耐腐蝕性，防濕熱、 防霉菌，戶外耐候性強。
2、箱變頂蓋為雙層可拆卸活頂，方便箱內元件的安裝和檢修。
3、采用新型百葉窗結構，散熱通風面積大.適用干風力輕強的地區。v型結構設計，增強通風的同時可以有效防止雨水進人。
4、低壓主開關采用國內外知名廠家斷路器.
5、變壓器使用s11-m系列全密封油浸式電力變壓器，具有低損耗，低噪音，高效率的優點，可取得良好的節能效果并減少污染。
6、與普通油浸式變壓器相比全密封式變壓器取消了儲油柜，油體積的變化由波紋油箱的波紋片的彈性來自動調節補償，變壓器與大氣隔絕，防止和減弱油的劣化和絕緣老化，增強可靠性，正常運行免維護。

產品用途：
逆變站用于大型光伏并網發電、分布式光伏發電項目、光伏電站等系統。

正常使用環境條件：
海拔高度：≦2000m
環境溫度范圍：-45℃— +45℃
戶外風速：≤35m/s
相對濕度：日平均值≤95%，月平均值：≤90%
安裝地點：安裝在無火災，爆炸危險，嚴重污穢，化學腐蝕及劇烈震動的場所。
超出以上正常使用環境條件，用戶可與本公司協商解決。
適用于50Hz，10~35kV光伏發電系統，變壓器的額定容量為500~1600kVA。
