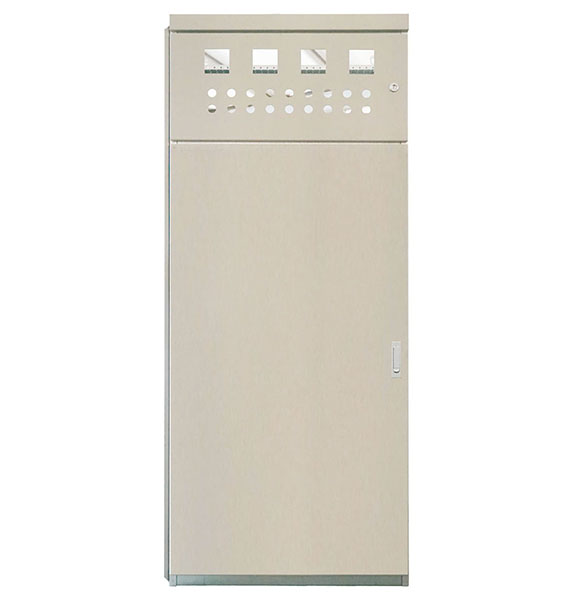

XL-21動力配電柜柜體
概述
XL-21型低壓配電箱適用于發電廠及工礦企業中,在交流電壓380V及以下的三相四線或三相五線系統作動力 配電之用。XL-21型低壓動力配電箱系戶內裝置靠墻安裝,屏前檢修。?
使用環境
1、環境溫度:-5℃-+40 ,且24h內的平均溫度不超過+35℃
2、海拔高度不超過2000m
3、設備安裝時與垂直面的傾斜應不超過5°。設備應安裝在無劇烈振動,無沖擊及無腐蝕的場所。?
主要特點
XL-21型低壓動力配電柜系戶內靠墻安裝,單面前開門的配電裝置,其基本結構采用C型鋼材組裝,前右側可 裝設刀開關操作手柄,作為電源切斷與接通操作之用,箱門上可裝設操作按鈕,指示燈及顯示儀表,打開箱后,配 電箱內部設備全為敞露便于檢修維護。?
本配電箱裝有空氣斷路器,熔斷器作為短路保護外,還裝有接觸器和熱繼電器。門與殼體均焊有接地螺釘,確 保殼體與地連接可靠。
