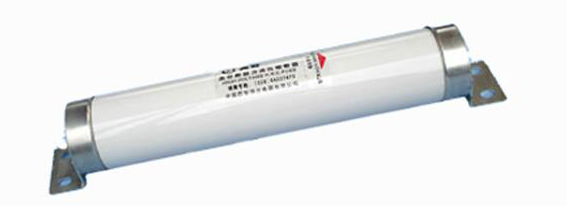

XRNM電動機保護用高壓熔斷器
概述：
本產品適用于戶內交流50Hz，額定電壓3.6kV系統，還可與其他保護電器（如開關，真空接觸器等）配合使用。作為高壓電動機及其他電力設備過載或短路等的保護元件。

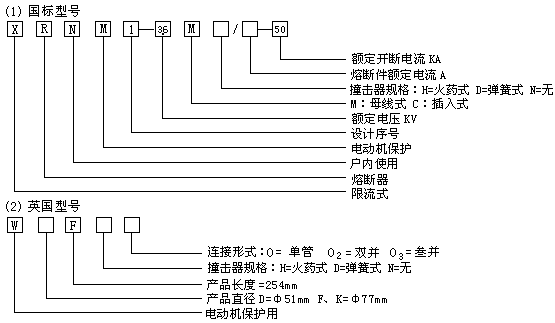

產品型號：
基本參數
熔斷器的基本參數如表1
| 型 號 | 額定電壓kV | 熔斷器額定電流（A） | 熔斷件額定電流（A） | 額定開斷電流kV |
| XRNM1-3.6(WDF*0) | 3.6 | 125 | 50、63、80、100、125 | 50kA |
| XRNM1-3.6(WFF*0) | 3.6 | 200 | 125、160、200 | |
| XRNM1-3.6(WKF*0) | 3.6 | 400 | 250、315、355、400 |
注：
① 以上是單管額定參數，可根據用戶需要采用固定結構將熔斷器并聯，可得到高的額定電流值。
② *號由是否安裝撞擊器確定
③（）為英國型號。
主要技術數據
（1）熔斷器在規定的使用條件下，能可靠的分?jǐn)啵?.6-3）倍熔斷件額定電流Ie至50kA額定開斷電流之間的任何故障電流。

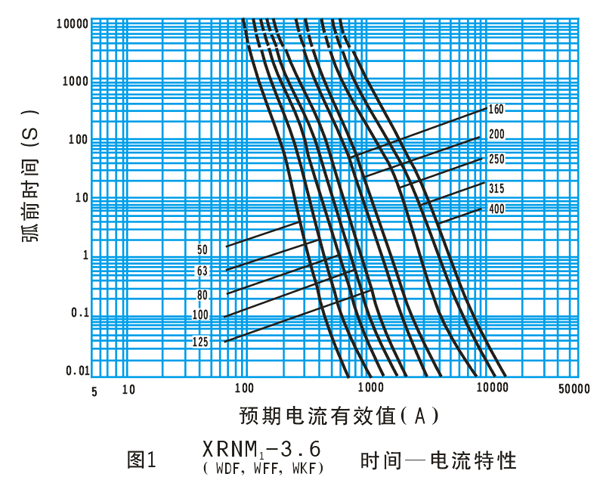

（2）時間---電流特性曲線如(圖1)，最小開斷電流以上部分用虛線表示。
（3）限流特性如(圖2)。

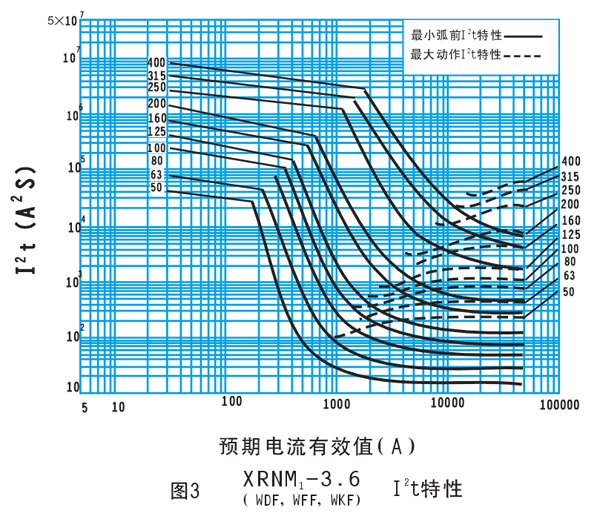

（4）I2t特性如(圖3)。
外型及安裝尺寸

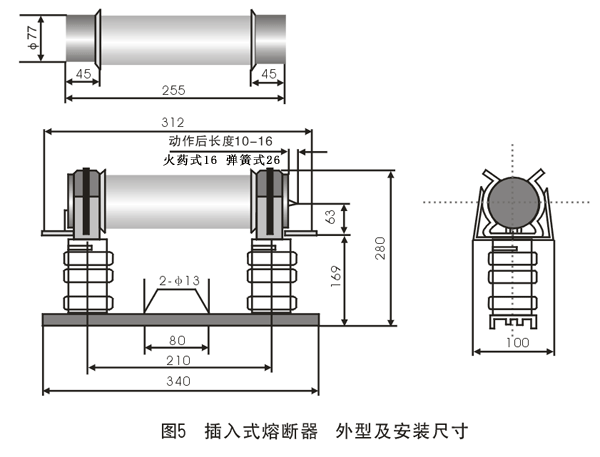

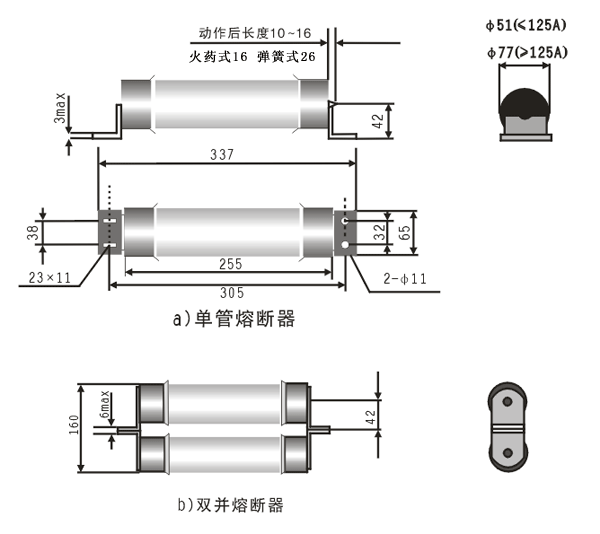

熔斷器的外型及安裝尺寸如(圖4)、(圖5)。
熔斷器的使用
用于直接起動的熔斷器額定電流的使用按如下公式。
Iy=Nin δ 式中：In-------電動機滿載電流?
δ-------綜合系數如表2?
N--------啟動電流與滿載電流之比，通常N=6?
Iy-------在起動時間內的電流值?
表2
用于直接起動的熔斷器額定電流的使用按如下公式。
Iy=Nin δ 式中：In-------電動機滿載電流?
δ-------綜合系數如表2?
N--------啟動電流與滿載電流之比，通常N=6?
Iy-------在起動時間內的電流值?
表2
| 每小時起動次數r/h | 2 | 4 | 8 | 16 |
| δ | 1.7 | 1.9 | 2.1 | 2.3 |
將起動時間對應的Iy值的點繪制在時間電流曲線上，點所對應的曲線或靠近右邊的曲線即是所使用的熔斷器，熔斷件額定電流應大于1.3倍電動機滿載電流。
